Geperforeerde binnendoosconstructies

Belangrijkste voordelen van geperforeerde binnendoosconstructies

• Zeer goede geluidsisolatie en geluidsabsorptie
• Esthetische afwerking achter de perforatie aan de binnenzijde van het gebouw
• Hoge isolatiewaarden mogelijk
• Perfecte thermische aansluiting door zaagsnede in isolatie
• Optimale luchtdichtheid
• Onbrandbaar en een hoge brandwerendheid
• Esthetische vrijheid in gevelbekleding
• Compacte verpakking door gecomprimeerde isolatie op pallets


Hoog akoestisch comfort met geperforeerde binnendoosconstructies

Soms is het extra belangrijk om bij het ontwerp aandacht te besteden aan akoestisch comfort. Denk bijvoorbeeld aan sporthallen of productiehallen met machines. Een hoge geluidsabsorptie is dan belangrijk om zo de nagalmtijd te beperken en te zorgen voor een prettige werkomgeving. Hiervoor is de combinatie van geperforeerde binnendozen en geluidsabsorberende minerale wol isolatie optimaal.

Omdat ook de esthetische afwerking aan de binnenzijde van het gebouw belangrijk is, hebben we speciaal hiervoor ons CLADI-BLACK assortiment ontwikkeld. De 'Black' isolatieproducten zijn voorzien van een zwart glasvlies aan de achterzijde van de plaat. Hierdoor wordt het licht achter de perforatie geabsorbeerd en blijft de karakteristieke uitstraling van de binnendozen behouden. Voor een verbeterde luchtdichtheid kunnen leveren we ook isolatieplaten met een zwarte, akoestisch open PE-folie aan de achterzijde van de plaat. Dit assortiment noemen we SONO.

Geperforeerde binnendozen voor akoestisch comfort

Binnendoosconstructies met geperforeerde binnendozen hebben een hoge geluidsabsorptie en beperken zo hinderlijke nagalmtijd. In combinatie met de geluidsabsorberende glaswolisolatie zorgen geperforeerde binnendoosconstructies voor optimaal akoestisch comfort voor de gebruikers van het gebouw.

Wilt u zelf ervaren hoe veel prettiger dit klinkt? Klik dan op onderstaande video, zet uw geluid aan en ervaar het zelf!

Eisen aan luchtdichtheid

In de basis worden er in België volgens de EPB-regelgeving geen eisen gesteld aan de luchtdichtheid van een gebouw en is het niet noodzakelijk om dit mee te nemen in de EPB-berekening. Als de luchtdichtheid van het gebouw wel wordt meegenomen in de EPB-berekening, dan moet deze bepaald zijn bij een drukverschil van 50 Pa en voldoen aan een minimale waarde. Men spreekt dan van een lekdebiet met een v₅₀-waarde uitgedrukt in m³/h.m² schiloppervlak. Als het lekverlies door (een deel van) de gebouwschil niet bekend is, mag een ontstentenisniveau worden aangehouden. Als er voor een project een luchtdichtheidsmeting gewenst is, dan is het advies om bij de EPB ontwerpberekening uit te gaan van een conservatieve waarde (bijvoorbeeld een lekdebiet v₅₀ van 6 m³/h.m²).

Al onze CLADI-BLACK oplossingen zijn door een onafhankelijk adviesbureau getest op luchtdoorlatendheid in een geperforeerde binnendoosgevel. Met de uitkomsten van deze testen zijn wij in staat een project specifieke luchtdoorlatendheidsberekening uit te voeren en u te adviseren in het juiste product.

De CLADI-BLACK producten kunnen overigens niet zonder meer in elke situatie worden toegepast.  Zeer luchtdichte gebouwen behalen een lekdebiet van 2 à 3 m³/h.m². Met ons geprefabriceerde CLADIWALL-gevelsysteem kunt u hier met een v₅₀-waarde van slechts 0,9 m³/h.m²  ruimschoots aan voldoen. Met CLADIWALL is het bovendien mogelijk om te voldoen aan de eis voor BREEAM.


Luchtdicht bouwen? Maak zelf uw lekverliesberekening

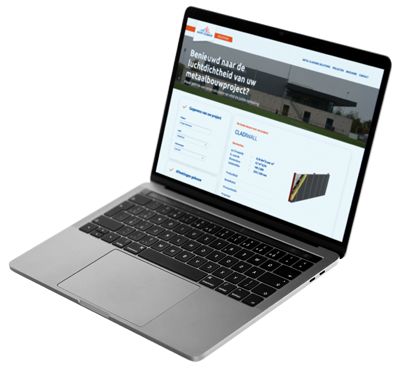

Wilt u de luchtdichtheid bepalen van uw project met geperforeerde binnendozen? Dat kan met onze nieuwe, online calculator. Hiermee berekent u eenvoudig de luchtdichtheid voor zowel Nederland (q_v;10-waarde of q₅₀-waarde) als België  (v₅₀-waarde).

De calculator neemt niet alleen het lekverlies mee door de perforatie, maar ook door de horizontale naden en de verticale aansluiting met de staalkolom.

Daarnaast maakt de tool een inschatting voor de overige gebouwdelen, waardoor u in één oogopslag de geschikte oplossingen ziet voor de vereiste luchtdichtheid. En u kan direct een pdf genereren van de gekozen oplossing. Wel zo makkelijk!

>> Start hier de lekverliesberekening

Technische gegevens

Opbouw binnendozen met horizontale beplating

1) Constructie: geperforeerde, stalen binnendozen 2) Isover isolatie (glaswol of ULTIMATE™) 3) Omegaprofielen 4) Primaire bevestiger 5) Horizontale, stalen buitenbeplating 6) Secundaire bevestiger

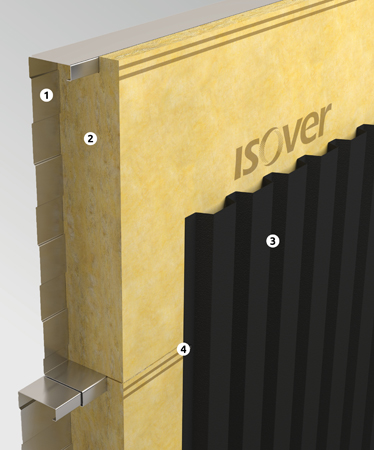

Opbouw binnendozen met verticale beplating

1) Constructie: geperforeerde, stalen binnendozen 2) Isover isolatie (glaswol of ULTIMATE™) 3) Verticale, stalen buitenbeplating 4) Primaire bevestiger

Thermische isolatie

U-waarden EPB-conform voor geperforeerde binnendozen, berekend op basis van EN-ISO 10211

¹⁾ In combinatie met RVS-bevestiger.

²⁾ Het CLADIPLUS-systeem is toepasbaar voor gebouwen met een maximale hoogte van 30 meter. De U-waarde is afhankelijk van het aantal clips per m². Neem contact op met één van onze adviseurs voor een projectadvies^.

Uitgangspunten:
• U-waarden EPB-conform ≤ 0,24 W/m².K met RVS bevestigers.
• Uitgaande van 2 en 2,5 bevestigers/m² voor respectievelijk horizontale en verticale beplating.

U-waarden niet EPB-conform voor geperforeerde binnendozen, berekend op basis van EN-ISO 10211

Uitgangspunten:
• U-waarden niet-EPB-conform > 0,24 W/m².K met stalen bevestigers.
• Uitgaande van 2 en 2,5 bevestigers/m² voor respectievelijk horizontale en verticale beplating.

Brandveiligheid

Alle Isover isolatiematerialen beschikken over de hoogste brandklasse A1 of A2-s1,d0. Dit betekent dat de materialen onbrandbaar zijn en geen of geringe rookproductie en/of druppelvorming geven. Ze leveren dus geen enkele bijdrage aan de verspreiding van brand en de uitstekende brandwerende eigenschappen dragen bovendien bij aan brandveilig bouwen.

Isover ULTIMATE™ lichtgewicht steenwol
Speciaal voor wanneer er extra hoge brandwerendheidseisen gelden is Isover ULTIMATE™ ontwikkeld. Deze nieuwe generatie lichtgewicht steenwol heeft dezelfde positieve eigenschappen als Isover glaswolproducten voor wat betreft de isolatiewaarde, het gebruiksgemak, de milieuaspecten en de efficiency. Daarnaast is Isover ULTIMATE™ een materiaal dat bestand is tegen extra hoge temperaturen, waardoor het over uitstekende brandwerende eigenschappen beschikt.

Brandwerendheid in minuten
In onderstaande tabel vindt u de brandwerendheden van onze Metal Cladding Solutions. Deze waarden zijn tot stand gekomen met vernieuwde brandtesten, conform de meest recente normen en certificeringen (EN 1364-1:2015). De onderliggende rapporten zijn ter inzage.

LET OP: Onderstaande brandwerendheden zijn afhankelijk van de maximale horizontale overspanning van de binnendozen. Neem contact met ons op om te bepalen welke maximale overspanning mogelijk is bij de gestelde brandeis van uw project.

De Metal Cladding Solutions kunnen tot een gebouwhoogte van 15 meter worden toegepast. Is uw gebouw hoger? Laat dan uw brandadviseur, op basis van onze rapporten, beoordelen welke oplossing volstaat voor uw project.

Brandwerendheid (in minuten) bij geperforeerde binnendozen

Meer informatie

Download voor meer informatie hieronder onze prijslijst van onze isolatie-oplossingen voor binnendoosconstructies. Of neem contact met ons op voor een projectadvies op maat.
